本文是一篇企業管理論文，本文在綜合分析國內外氣吸式精量播種機機風機研究進展和成果的基礎上，以優化氣吸式播種機風機為出發點，采用虛擬樣機仿真分析和臺架性能試驗研究相結合的方法，優化了氣吸式播種機風機結構并對其風機性能進行了試驗研究。


............................

2.2 風機簡介
2.2.1 風機結構及工作原理

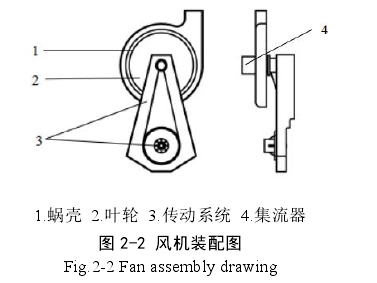

氣吸式播種機風機主要采用透平式 FL 風機，該風機結構主要由集流器、蝸殼、葉輪、后蓋板、軸承及軸承座、主動軸、從動軸、楔形帶和楔形帶輪組成，如圖 2-2 所示。播種作業過程中，機車的動力輸出軸和風機的傳動系統相連，將動力傳遞給風機，帶動葉輪轉動[49]，氣體在葉片的動力作用下獲得能量，葉輪旋轉帶動氣體從集流器進入葉片旋轉通道，拋向葉輪外側邊緣處，經蝸殼整流最終從風機的出氣口排出，完成播種作業風壓供給。
3 基于 Fluent 風機流場仿真.......................................... 15
3.1Fluent 軟件............................................. 15
3.2 仿真步驟.................................................. 15
3.3 控制方程的選擇................................ 16
4 仿真試驗研究................................................... 35
4.1 試驗條件.................................................. 35
4.2 試驗方法......................................... 35
5 風機性能試驗....................................... 49
5.1 風機臺架試驗................................................... 49
5.1.1 試驗條件及評價指標................................................. 49
5.1.2 試驗設備.................................... 49


6 結論與展望

6.1 結論
本文在綜合分析國內外氣吸式精量播種機機風機研究進展和成果的基礎上，以優化氣吸式播種機風機為出發點，采用虛擬樣機仿真分析和臺架性能試驗研究相結合的方法，優化了氣吸式播種機風機結構并對其風機性能進行了試驗研究，主要獲得以下結論：
（1）對葉片數量、葉片出口安裝角、蝸舌半徑三種結構參數進行了仿真分析，得到不同葉片數量、葉片出口安裝角、蝸舌半徑結構參數下風機內部流場變化，對流場進行分析；對仿真數據進行整理獲得各結構參數下風機性能曲線。
（2）以蝸舌半徑、葉片數量、葉片出口安裝角為仿真試驗因素，風機進口壓力、軸功率為指標進行多因素仿真試驗研究。試驗結果表明：①對風機進口壓力影響的試驗因素主次順序為：蝸舌半徑 ＞葉片出口安裝角 ＞葉片數量。②對風機軸功率影響的試驗因素主次順序為：葉片出口安裝角 ＞葉片數量＞蝸舌半徑。
（3）通過優化選取葉片數量選取 9 片、蝸舌半徑選取 44mm、葉片出口安裝角選取85°，進口風壓為-3769.136Pa，軸功率為 1196.5W。經驗證優化后風機與仿真試驗結果基本吻合。
（4）對優化后風機進行臺架試驗驗證，測得風機進口壓力范圍在-3891.2～-3774.9Pa，能夠滿足實際播種過程中對負壓值的要求。測得風機軸功率范圍在 1110.4W～1275.3W，與仿真結果基本吻合。并獲得風機性能參數，繪制風機性能曲線，流量為 900m3/h 時全壓最大值為 4143.2Pa；流量為 1000m3/h 時風機效率最高為 64.41%；軸功率隨流量的不斷增加呈現出先減小后增加的變化趨勢，在流量為 1200m3/h 時軸功率最小值為 1253.1W。
